詳細說明：
產品介紹：

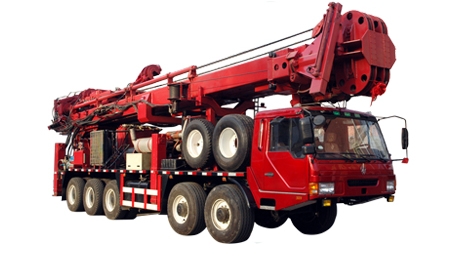

SMJ系列鉆機車是一種將液壓頂驅動力頭鉆機，安裝于10×6汽車底盤上的車載鉆機?？蓾M足壓縮空氣鉆機，泡沫鉆進和泥漿泵鉆進的鉆探工程的施工。具有機動性好、作業效率高、鉆孔質量好、低污染等特點。適用于煤礦區地面瓦斯抽采井施工、淺層石油及水文水井的施工，也可用于礦山搶險鉆探施工。該鉆機配備美國壽力可移動式雙工況空氣壓縮機系統。
主要特點：
1)鉆進效率高，平均鉆進速度可達20m/h
2）可滿足直井、水平井、叢式井、羽狀分支井的工藝要求
3）機動性能好、越野性強、可迅速抵達現場
4）占地面積小、井場要求低，能迅速展開作業
5）可滿足壓縮空氣鉆進，泡沫鉆進和泥漿鉆進要求
6）提升能力大、可達1000kN，最大扭矩達25kN.m
7）動力頭可翹起，具有自動換桿功能。
道遠機電代理合作，歡迎垂詢！電話：0551-65305979，聯系人：杜經理 18256012604
鉆機車型號
|
SMJ5510TZJ15/800Y
|
SMJ5510TZJ25/1000Y
|
1
|
汽車底盤
|
型號
|
WS5545
|
驅動形式
|
10×6
|
檔位
|
9進，1倒
|
最高時速
|
70km/h
|
發動機功率
|
276kw/2200r/min
|
重量
|
17550kg
|
17550kg
|
2
|
最大提升能力
|
800kN
|
1000 kN
|
3
|
最大給進能力
|
180kN
|
4
|
快速提升速度
|
30m/min
|
5
|
快速下放速度
|
59m/min
|
60 m/min
|
6
|
慢速給進速度
|
7.1m/min
|
6 m/min
|
7
|
動力頭
|
最大輸出扭矩
|
15kN.m
|
25 kN.m
|
輸出轉速
|
0-150r/min
|
0-90、0-180 r/min
|
主軸通徑
|
Φ76mm
|
行程
|
15m
|
14 m
|
8
|
鉆井深度
|
標配鉆桿型號
|
Φ127/Φ114
|
旋轉鉆進
|
1500 m
|
2000m
|
9
|
最大開孔直徑
|
Φ711mm
|
Φ770mm
|
液壓系統組合泵
|
32Mpa3+3+2
|
32Mpa3+3+3+1
|
10
|
壓縮空氣/泥漿管路
|
通徑
|
Φ76.2mm
|
額定工作壓力
|
20MPa
|
11
|
輔助絞車
|
吊臂伸縮量
|
1m
|
縮回狀態起重量
|
38kN
|
伸出狀態起重量
|
20kN
|
12
|
液壓系統壓力
|
動力頭旋轉系統
|
25MPa
|
正常鉆進系統
|
24MPa
|
21MPa
|
快速升降系統
|
32MPa
|
13
|
鉆機配康明斯柴油機
|
型號
|
QSX15-600
|
功率
|
447kW
|
轉速
|
2100r/min
|
14
|
總質量
|
51000kg
|
15
|
外形尺寸(運輸狀態）
|
13.70×2.85×4.19m
|
13.40×2.85×4.18m
|
16
|
美國壽力
空氣壓縮機
|
型 號
|
1150XHH/1350XH(A)
|
排氣量
|
32/38m3/min
|
排氣壓力
|
3.45/2.4MPa
|
卡特彼勒柴油機
|
C18ATAAC
|
額定輸入功率
|
470kW
|
外形尺寸
|
4613×2184×2278mm
|
重 量
|
5897kg
|
|
